Engineering en tekenwerk
Zo pakken wij engineering en tekenwerk aan
Tussen een ontwerp en een gemonteerde installatie zit het tekenwerk, en daar wordt in de praktijk het meeste geld verdiend of verloren. Een tekening die niet klopt met de bouw levert wachttijd, verkeerd materiaal en montage die opnieuw moet.
Wij tekenen daarom op actuele bouwkundige gegevens en stemmen af met de andere disciplines. Waar nodig modelleren we in 3D om botsingen zichtbaar te maken.
Je krijgt werktekeningen, ophangplan en materiaalstaat. Wijzigt er iets, dan werkt de ploeg met de bijgewerkte versie.
Drie dingen die je van ons kunt verwachten
Botsingen eerst op de tekening
Coördinatie met leidingwerk, elektra en sprinkler voordat het materiaal is besteld.
Compleet montagepakket
Werktekening, ophangplan en materiaalstaat in één set.
Altijd de actuele versie
Wijzigingen worden bijgetekend en met versienummer gedeeld met de ploeg.
Dit leveren wij binnen deze schakel
Werk- en montagetekeningen
Maatvaste tekeningen waarmee de ploeg direct de bouw op kan.
Ophangplan
Duidelijk hoe het tracé wordt opgehangen en waar de constructie op wordt bevestigd.
Materiaalstaat
Een complete staat, zodat inkoop en levering kloppen met de tekening.
Sparingenoverzicht
Maten en posities van de doorvoeren, af te stemmen met de constructeur.
In vier stappen van aanvraag naar resultaat
Aanleveren
Wij ontvangen het ontwerp en de bouwkundige gegevens en checken of alles compleet is.
Coördinatie
Afstemming met de andere disciplines over hoogtes, tracés en sparingen.
Tekenwerk
Werktekeningen, ophangplan en materiaalstaat worden uitgewerkt.
Revisie
Is dat afgesproken, dan leveren we na uitvoering de revisietekening van de gemonteerde situatie.
Zo ziet dit werk er bij ons uit

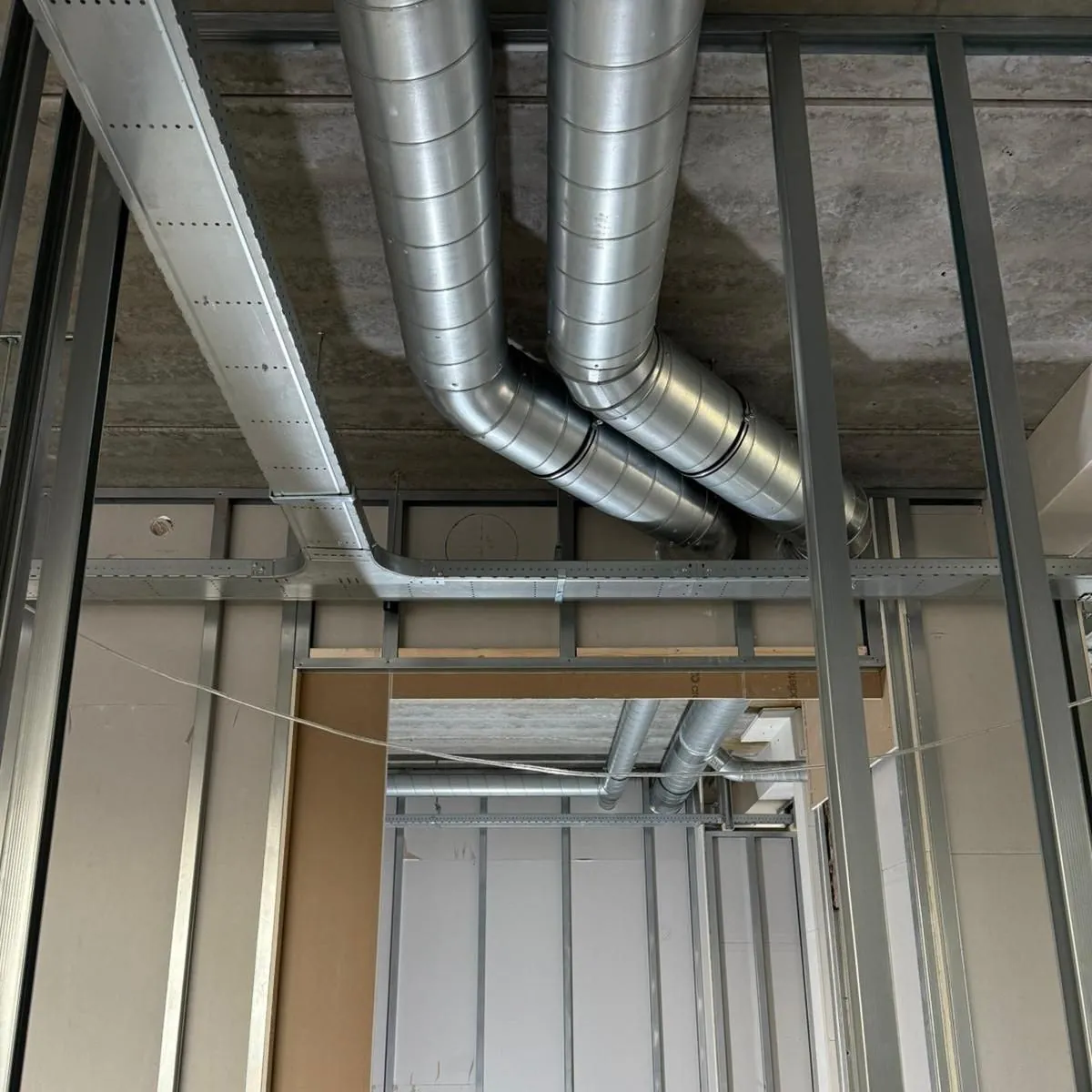

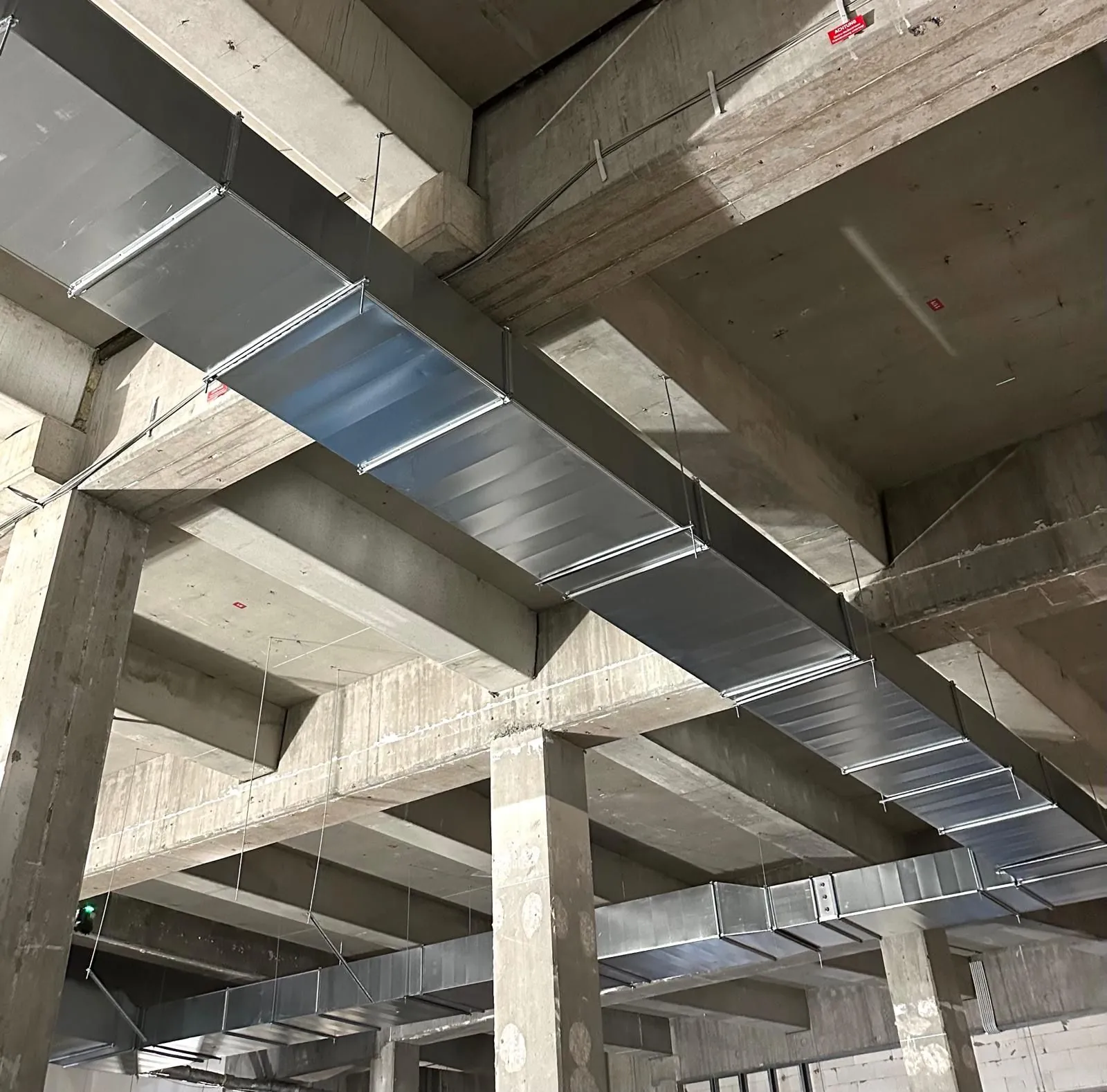

Kantoorvloeren met zichtbaar kanaalwerk
Kanaalwerk in open plafonds waar het werk gezien mag worden: recht gehangen tracés, nette aftakkingen en plafondunits in de vergaderruimtes.
Vragen die hierover vaak gesteld worden
In welk formaat leveren jullie tekeningen?
Wij leveren standaard in DWG en PDF. 3D-modellen leveren we als IFC aan, zodat ze in het bouwmodel van de hoofdaannemer geplaatst kunnen worden.
Doen jullie ook alleen het tekenwerk?
Ja. Een deel van onze opdrachtgevers monteert zelf en besteedt alleen de engineering uit. We lopen het pakket dan vooraf met jouw uitvoerder door.
Wie regelt de sparingen?
Wij leveren het overzicht met maten en posities aan. Het aanvragen bij de constructeur en het inmeten op de bouw stemmen we af met de hoofdaannemer.
Vaak samen met deze onderdelen
Een project op de planning?
Stuur je tekeningen of bel ons kort. Binnen een werkdag weet je of het werk bij ons past en wanneer we kunnen starten.
